南海鼓型实体橡胶护舷



南海鼓型实体橡胶护舷的结构经过不断改进变得更加的简单、高性能、坚固。安装尺寸保持不变,因此它们可以与许多旧的鼓型护舷相互替换。

鼓型实体橡胶护舷是一种成熟的橡胶护舷类型,具有空心圆柱体和完全嵌入橡胶的安装法兰。 它被设计为在轴向上偏转高达 52.5%(设计偏转)。 鼓型实体橡胶护舷有着很长的历史记录并且仍然很受欢迎,因为它们的操作简单、高性能和强度。 南海鼓型实体橡胶护舷有多种标准尺寸,可与许多较旧的船用护舷互换。高度介于 400 和 3,000 毫米之间。



联系我们

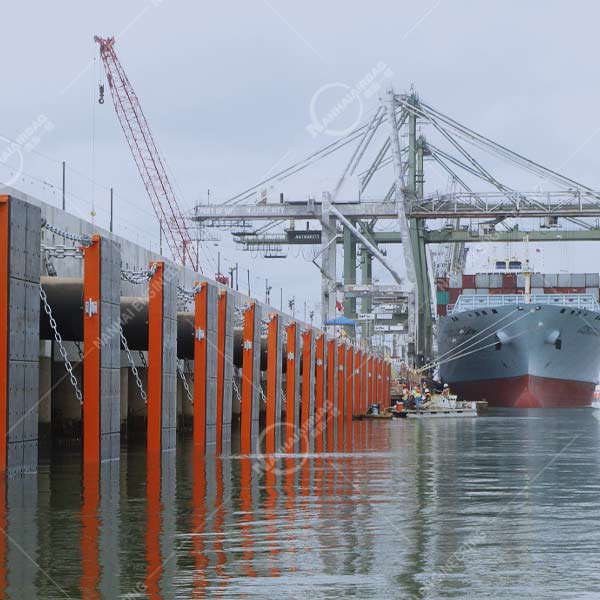

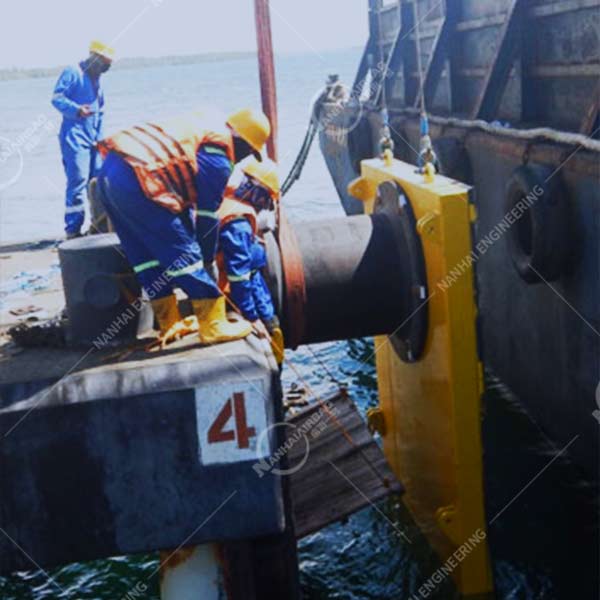

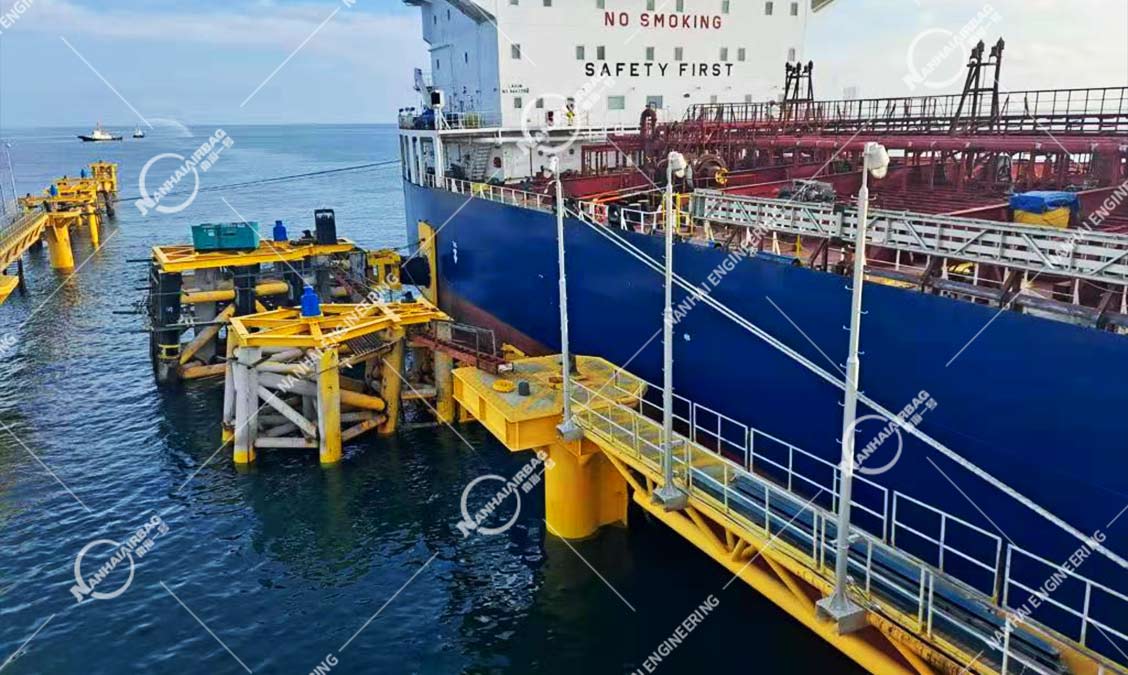

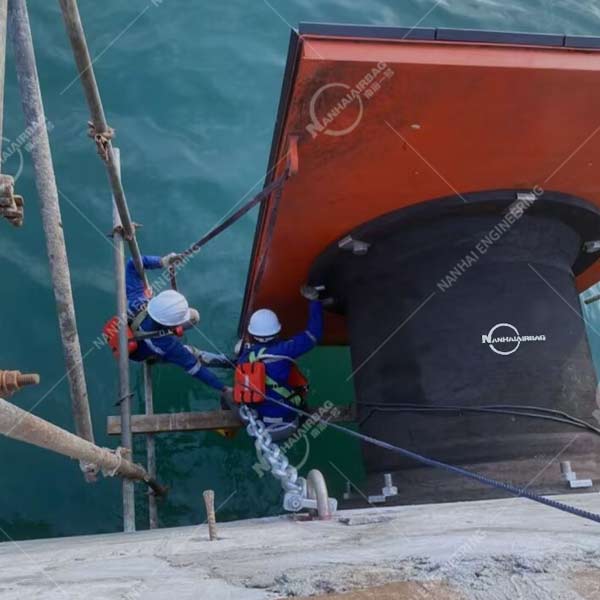

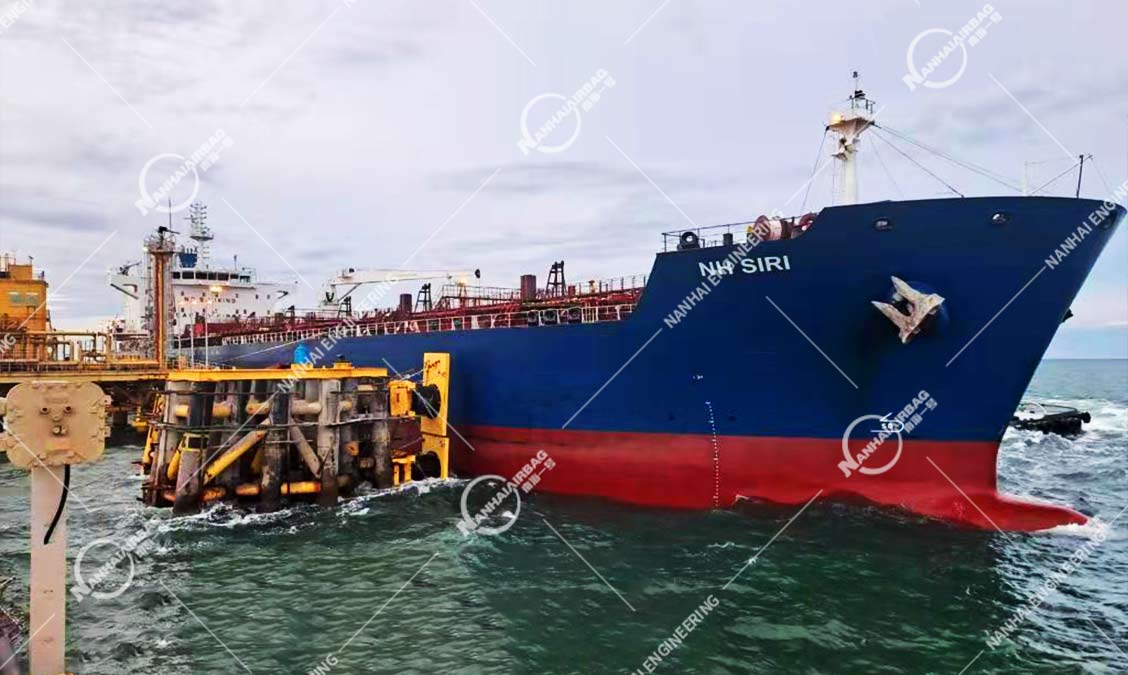

泰国海上靠泊项目,南海参与设计。
使用了南海的大型超级鼓形橡胶护舷、V型橡胶护舷和系船柱。
项目实施后,合作公司现场进行了产品应用测试,得到了合作公司的积极反馈。




鼓型实体橡胶护舷应用


    • 1150mm 超级鼓形橡胶护舷
    • 2000mm 超级鼓形橡胶护舷
    • 400*2000mm V型橡胶护舷
    • 100吨系船柱

南海为完成该项目提供所有产品解决方案。

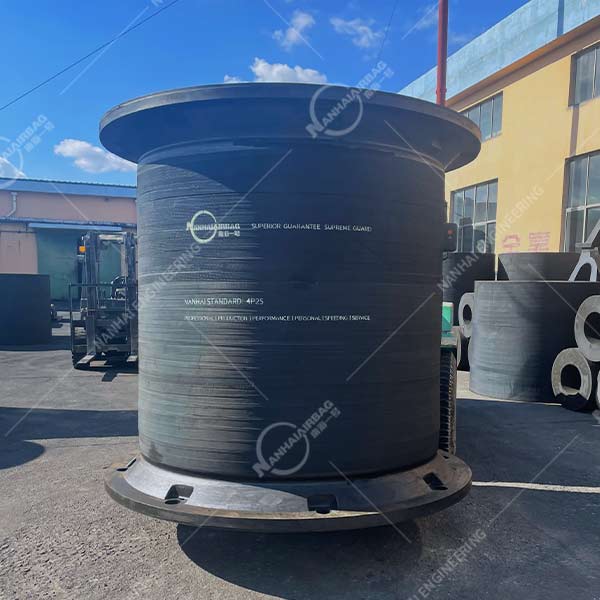

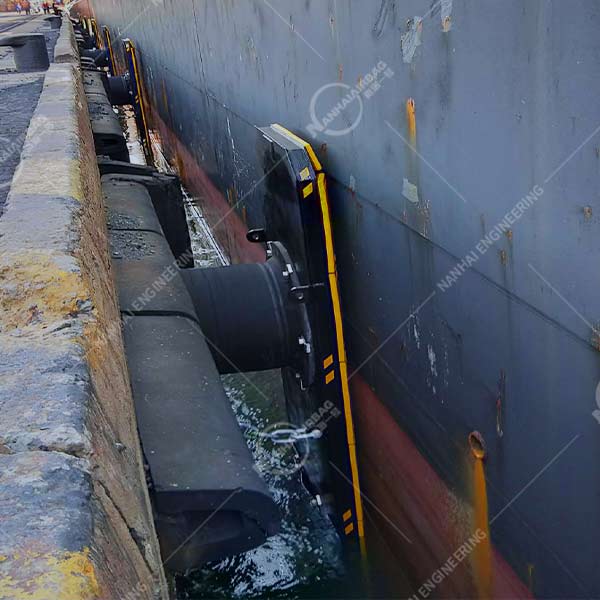

鼓型实体橡胶护舷特点

  • 易于组装和安装。
  • 高能量吸收,低反作用力。
  • 前面板可降低对船舶的表面压力,表面压力可控制在200KN/㎡以下,适合大型船舶靠泊。
  • UHMW-PE垫与前面板固定,以降低船舶与护舷系统之间的摩擦系数,通过降低剪切力可有效延长护舷系统的使用寿命。
  • 鼓形实体橡胶护舷具有出色的多方向角度性能。
  • 经济高效:占地面积大,可在前面板上实现良好的负载分布,从而使面板结构更轻。

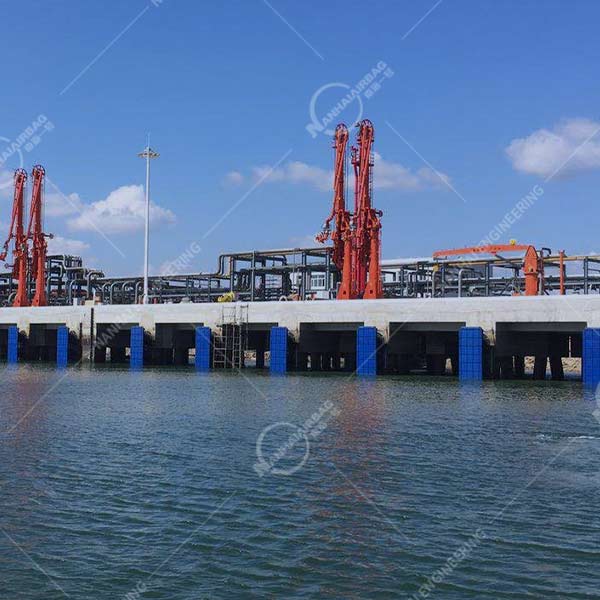

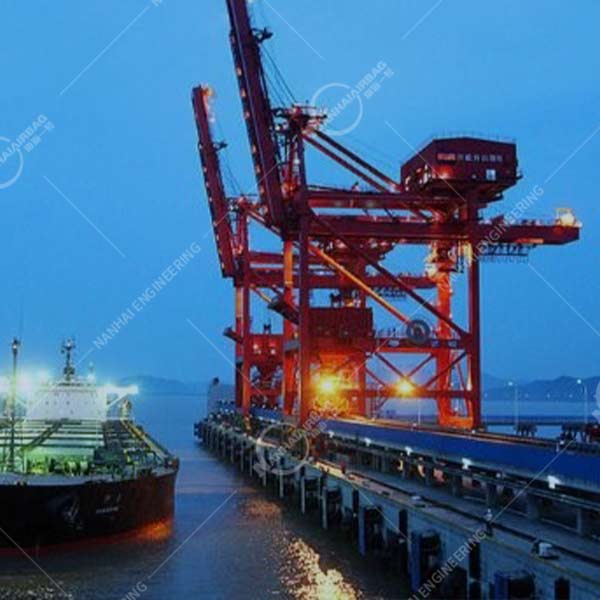

鼓型实体橡胶护舷应用

集装箱和散货码头|石油、天然气和液化天然气终端|杂货码头|邮轮码头|渡轮和滚装码头|海上平台|多用户泊位|海军

我们长期储备常规型号

鼓型实体护舷库存,想要快速发货?

联系我们!

0531-88723323

15288858360

nanhai@airbag.cc

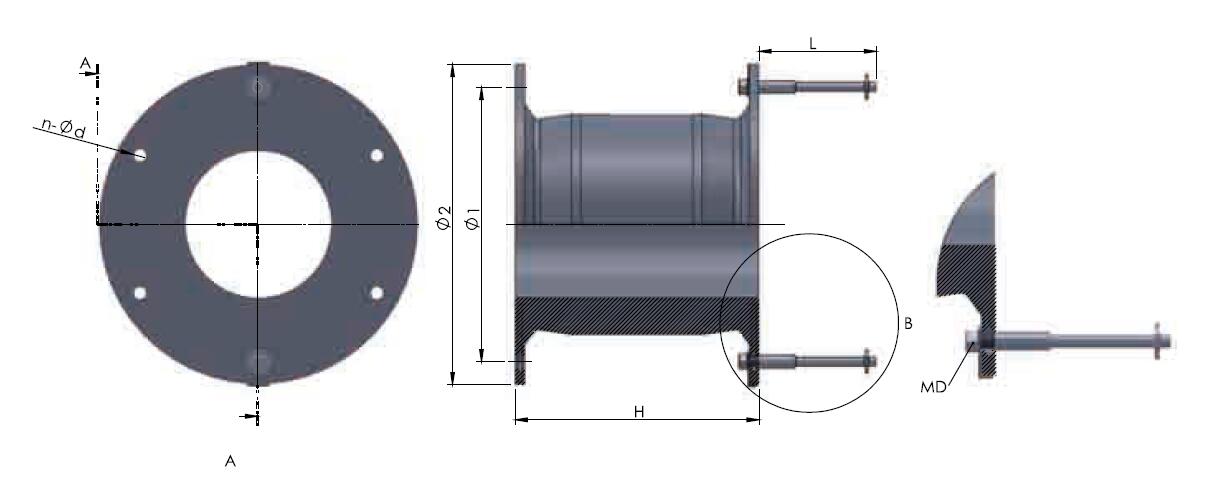

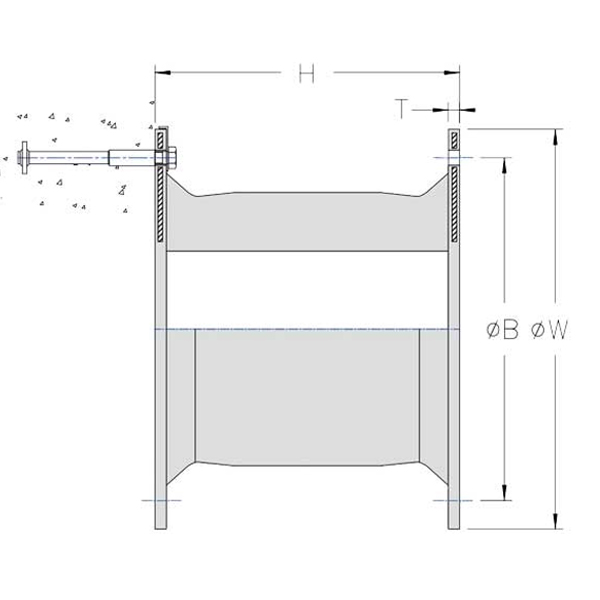

鼓型实体橡胶护舷尺寸结构

spec.
规格
H Φ1 Φ2 n Φd MD L Ref.Weight
参考重量(kg)
500H 500 550 650 4 32 24 300 111
630H 630 700 840 4 39 30 330 230
800H 800 900 1050 6 40 32 360 412
1000H 1000 1100 1300 6 47 39 430 825
1150H 1150 1300 1500 6 50 42 500 1210
1250H 1250 1450 1650 6 53 45 500 1500
1450H 1450 1650 1850 6 61 52 570 2310
1600H 1600 1800 2000 8 61 52 570 3030
1700H 1700 1900 2100 8 66 56 620 3700
2000H 2000 2000 2200 8 74 64 700 5260
2250H 2250 2300 2550 10 74 64 700 7500
2500H 2500 2700 2950 10 74 64 700 10750
3000H 3000 3150 3350 12 90 76 800 18500
(Unit: mm )

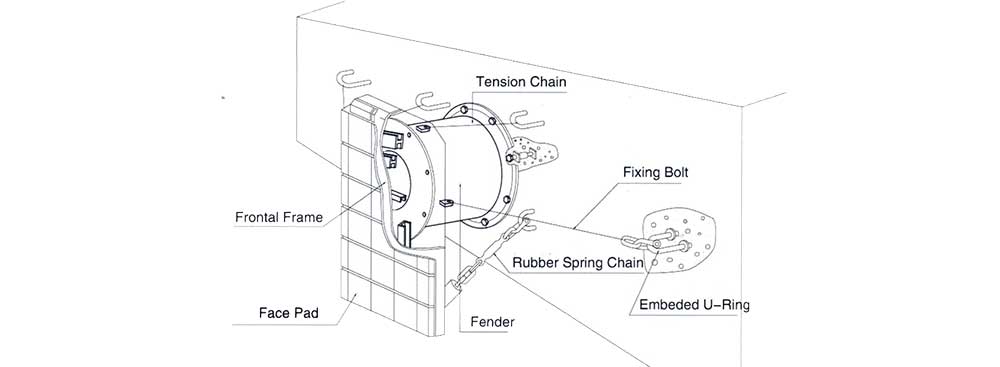

零件名称

应用

材料

护舷

吸收船舶靠泊能量,保护码头和船舶。

橡胶:Q235

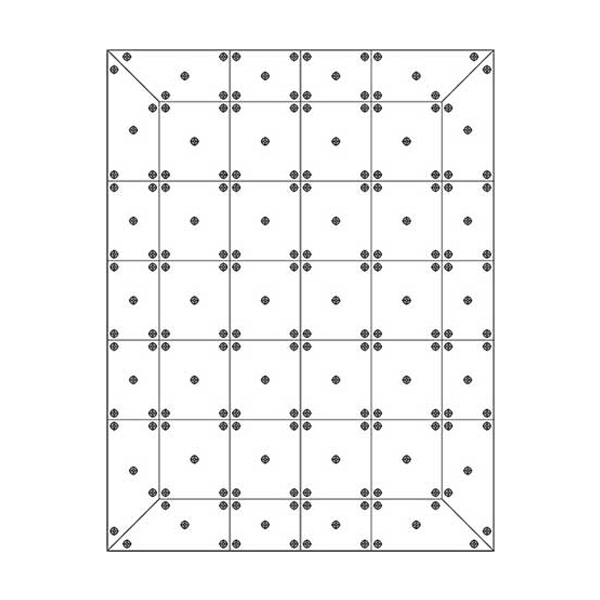

— 贴面板

降低表面压力,承受护舷产生的反作用力,增加接触面积。

Q235 彩绘

Q235热镀锌

— 面垫

降低摩擦系数以保护船体。

超高分子量聚乙烯

— 预内置集

预装螺栓和螺母

将护舷固定到底座上。

不锈钢(或 Q235)

预置 U 形环

连接链子。

Q235 彩绘,

Q235热镀锌

— 连杆螺栓,螺母

连接护舷和贴面板等套件。

不锈钢或热镀锌

— 链条

配重链

支撑贴面板,避免下垂。

Q235 热镀锌或烤漆

张力链

限制护舷挠度,同时下部受力。

Q235 热镀锌或烤漆

剪切链

防止护舷剪切偏转。

Q235 热镀锌或烤漆

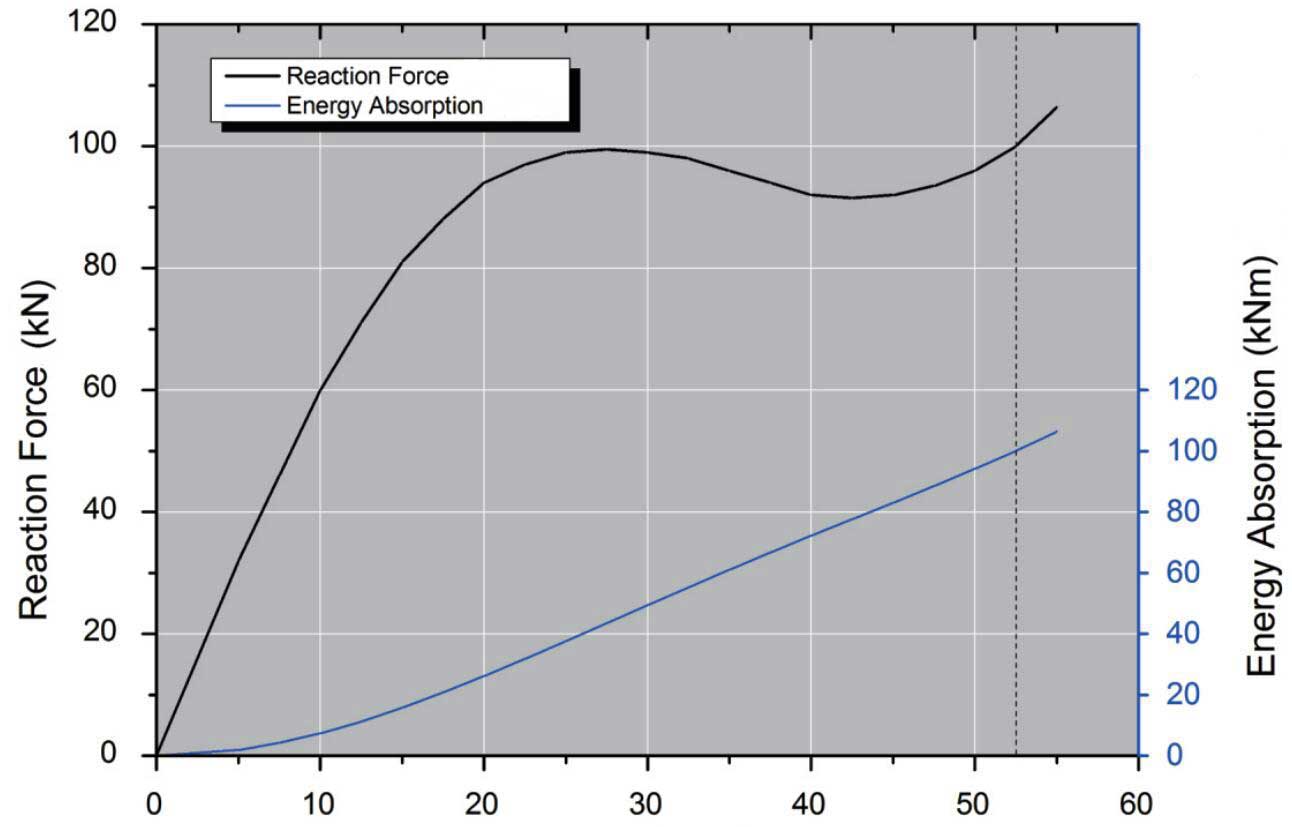

鼓型实体橡胶护舷优势和性能

spec.
规格
Rated Compression Deflection 52.5%
设计压缩变形52.5%
RE RS RH RO RL
R E R E R E R E R E
500H 182 40.2 162 35.6 140 30.1 108 23.4 86.3 17.8
630H 290 80.4 258 71.6 224 61.7 172 47.1 137.5 38.2
800H 464 163 412 145.2 355 124.6 275 96.1 211 74.5
1000H 737 324 655 287 567 249 436 191 349 153
1150H 975 492 865 437 750 379 578 291 462 233
1250H 1153 632 1022 561 886 486 682 374 546 299
1450H 1551 987 1376 876 1193 760 918 585 735 468
1600H 1888 1326 1676 1177 1453 1020 1117 786 894 628
1700H 2131 1591 1892 1413 1640 1224 1262 941 1009 753
2000H 2941 2591 2619 2300 2270 1994 1746 1534 1398 1227
2250H 4145 4095 3679 3628 3188 3150 2454 2424 2085 2060
2500H 5118 5618 4543 4987 3937 4322 3028 3325 2574 2826
3000H         5687 7456 4314 5676 3677 4897
spec.
规格
Max Compression Deflection 55%
最大压缩变形55%
RE RS RH RO RL
R E R E R E R E R E
500H 210 42.7 187 37.8 160 32 125 24.9 99 18.9
630H 309 85.3 274 75.5 237 66.7 182 50 146.5 40.2
800H 493 172.6 437 153 378 132 292 102 225 78.4
1000H 784 343 696 304 603 264 463 203 372 163
1150H 1037 521 920 463 798 401 614 309 491 247
1250H 1225 669 1087 594 942 516 725 396 581 316
1450H 1649 1045 1464 928 1269 804 976 619 781 495
1600H 2007 1405 1781 1247 1544 1080 1189 832 950 665
1700H 2266 1685 2012 1495 1743 1300 1342 997 1073 798
2000H 3136 2743 2783 2435 2413 2111 1856 1624 1485 1299
2250H 4406 4337 3911 3848 3390 3336 2607 2566 2216 2180
2500H 5441 5949 4829 5280 4182 4576 3220 3520 2737 2992
3000H         6619 7521 5099 6028 4217 5193




(1)其它性能规格供需双方协商;
(2) R -反力(KN),E-吸能量(KN-M) ;
(3)RE-极高反力型,RS-超高反力型,RH-高反力型,RO-标准
反力型,RL-低反力型;
4)性能公差:10%。



RE: 极高的反作用力





RS: 超高反作用力



RH: 高反作用力



RO: 标准反作用力



RL: 低反作用力



R: 反作用力



E: 能量吸收



额定偏转:52.5%



最大偏转:55%
