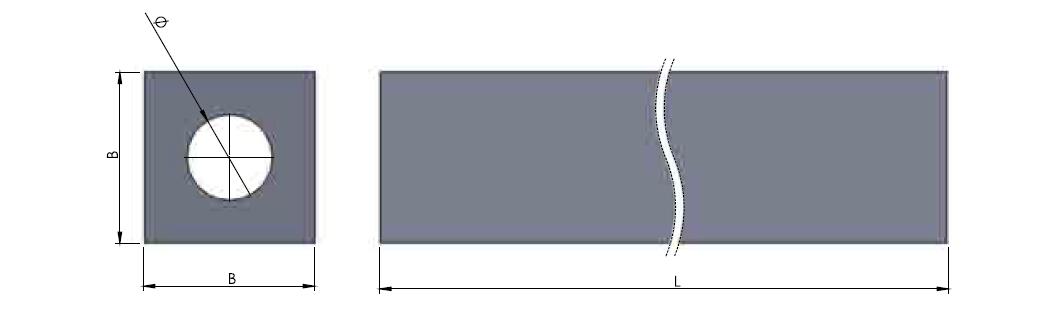

方型实体橡胶护舷尺寸—D型

规格

A

B

C

D

ΦE

ΦF

G

H

钢条

螺栓

SBD-D100

100

100

50

45

30

15

100-150

200-300

40×8

M12

SBD-D150

150

150

70

65

40

20

100-150

200-400

60×10

M16

SBD-D200

200

200

90

95

60

30

100-150

300-500

80×14

M24

SBD-D250

250

250

120

120

65

33

100-200

300-500

90×14

M27

SBD-D300

300

300

125

135

65

35

100-200

300-600

110×16

M30

SBD-D350

350

350

175

175

80

38

100-250

300-600

130×16

M33

SBD-D400

400

400

200

200

80

40

100-250

300-600

150×18

M36

SBD-D500

500

500

250

250

95

46

100-250

400-600

180×20

M42

注：上表所列数值仅供参考。 最终图纸以客户提供的数据为准

Unit:mm

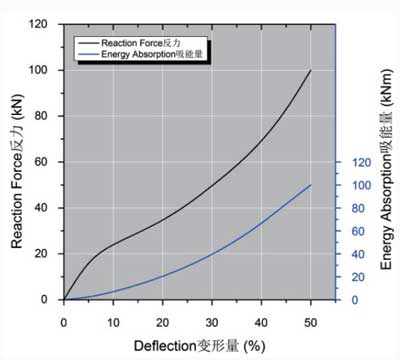

规格

反作用力

能量吸收

SBD-D100

175 kN

2.6 kNm

SBD-D150

263 kN

6.3 kNm

SBD-D200

355 kN

11.1 kNm

SBD-D250

436 kN

17.4 kNm

SBD-D300

521 kN

25.1 kNm

SBD-D350

610 kN

34 kNm

SBD-D400

713 kN

44 kNm

SBD-D500

875kN

68kNm

方型实体橡胶护舷尺寸—O型

规格

A

B

ΦC

ΦD

E

F

G

G

钢条

螺栓

SBD-C100

100

100

30

20

25

10

100-150

200-300

50×6

M12

SBD-C150

150

150

65

27

30

12

100-150

200-400

60×8

M16

SBD-C200

200

200

75

30

35

15

100-150

300-500

80×10

M24

SBD-C250

250

250

100

33

45

20

100-200

300-500

100×12

M27

SBD-C300

300

300

125

36

55

25

100-200

300-600

110×12

M30

SBD-C350

350

350

150

40

65

25

100-250

300-600

120×12

M30

SBD-C400

400

400

200

45

75

30

100-250

300-600

130×16

M36

SBD-C500

500

500

250

50

95

30

100-250

400-600

130×20

M42

注：上表所列数值仅供参考。 最终图纸以客户提供的数据为准

Unit:mm

规格

反作用力

能量吸收

SBD-C100

175kN

2.6kNm

SBD-C150

263kN

6.3kNm

SBD-C200

355kN

11.1kNm

SBD-C250

436kN

17.4kNm

SBD-C300

521kN

25.1kNm

SBD-C350

610kN

34kNm

SBD-C400

713kN

44kNm

SBD-C500

875kN

68kNm
