圆柱型实体橡胶护舷特点



- 坚固且经济的设计。
- 所有尺寸可达 2700mm 直径。

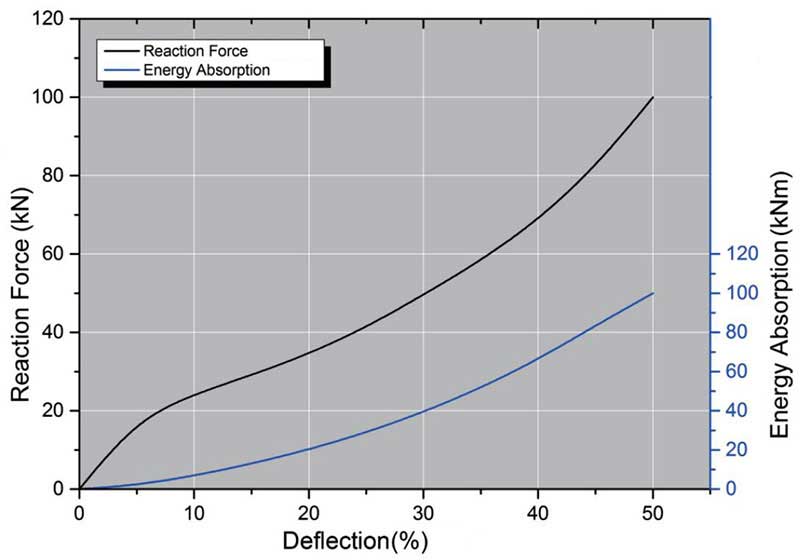

- 渐进式载荷-挠度曲线。
- 能量和反应按比例增加。
- 厚壁耐磨耐磨损。
- 安装方便。

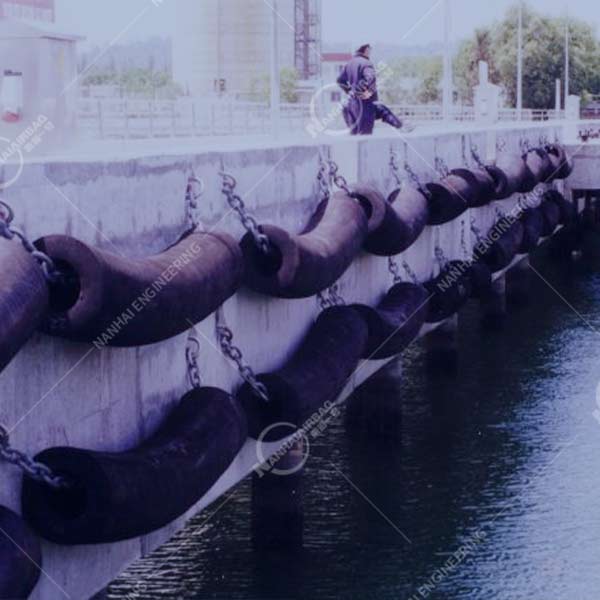

圆柱型实体橡胶护舷应用

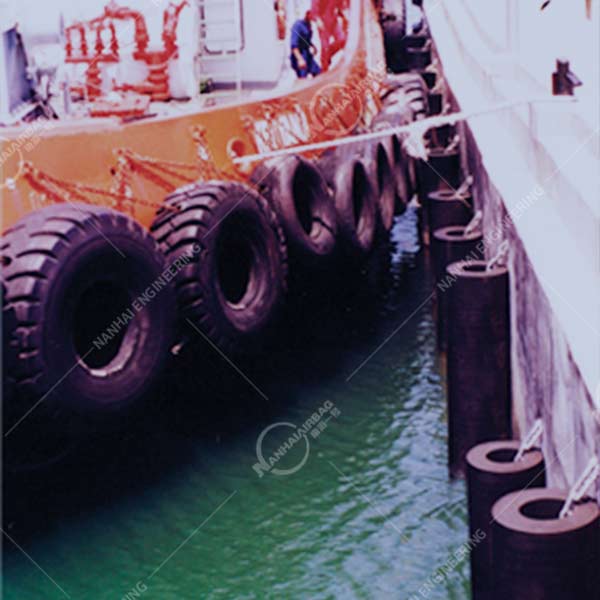

不同泊位多次使用|钓鱼和工作船泊位|杂货码头|散杂货泊位|滚装码头|拖船|驳船

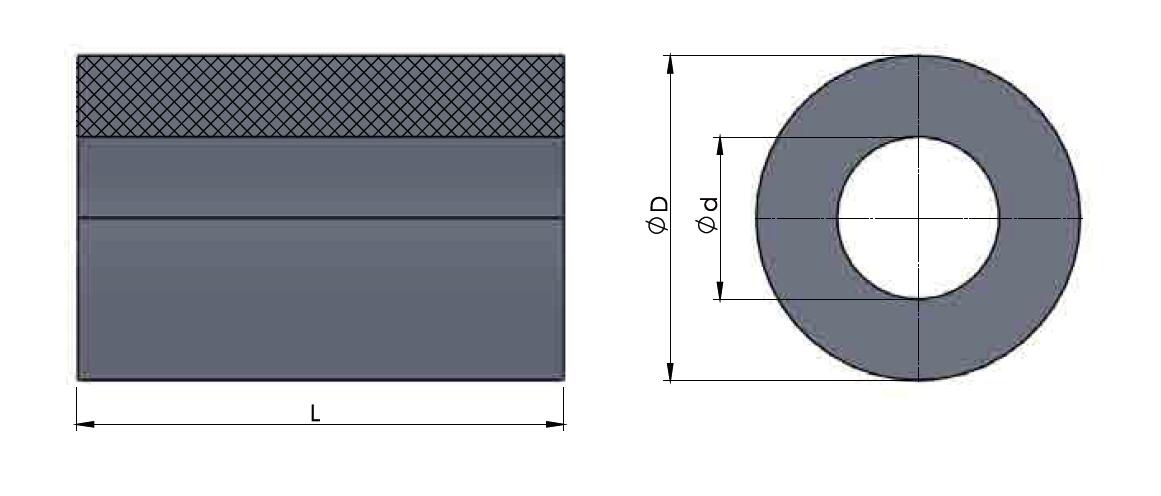

圆柱型实体橡胶护舷尺寸结构
规格 |
Φd |
L |
R |
ΦG |
T |
![]() |
100~400 |
40 |
600 |
70 |
100 |
20~30 |
|
400~700 |
50 |
650 |
80 |
110 |
20~30 |
|
700~900 |
55 |
730 |
90 |
120 |
20~30 |
|
900~1100 |
60 |
780 |
100 |
140 |
25~35 |
|
1100~1500 |
65 |
830 |
105 |
150 |
25~35 |
|
1500~2000 |
70 |
880 |
115 |
160 |
25~35 |
|
Unit:mm |
![]()

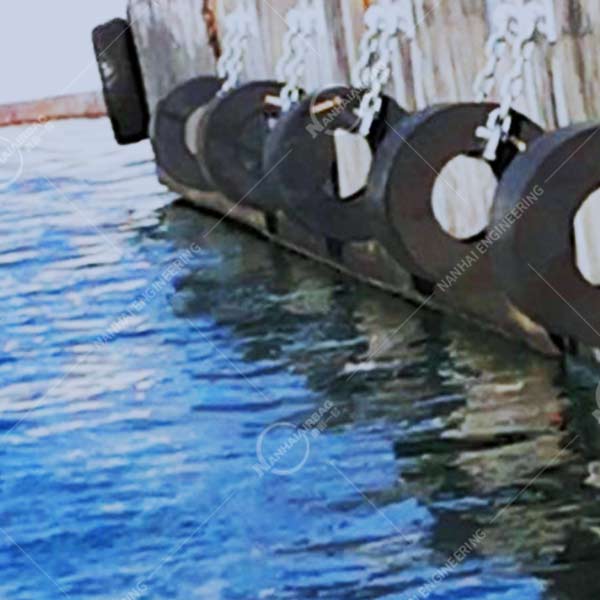

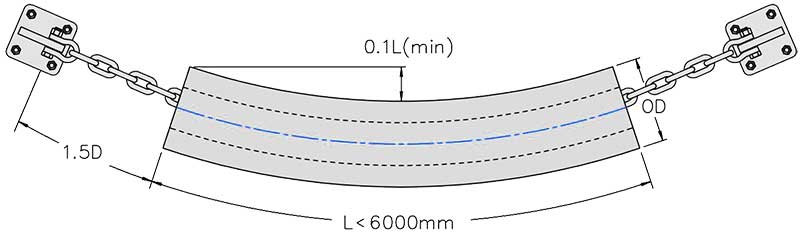

小型圆柱型橡胶护舷(≤Φ600mm)常悬挂在与码头壁上的支架或U型锚相连的链条上。 Unit:mm |
小型圆柱型橡胶护舷 |
|||
OD |
ID |
链条 |
卸扣 |
|
100 |
50 |
14 |
16 |
|
150 |
75 |
16 |
16 |
|
200 |
100 |
18 |
19 |
|
250 |
125 |
20 |
22 |
|
300 |
150 |
24 |
28 |
|
350 |
175 |
26 |
28 |
|
400 |
200 |
28 |
35 |
|
500 |
250 |
32 |
38 |
|
600 |
300 |
36 |
44 |
|
700 |
350 |
36 |
44 |
OD |
ID |
L |
ΦB |
链条 |
卸扣 |

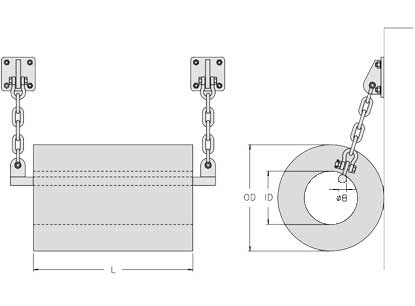

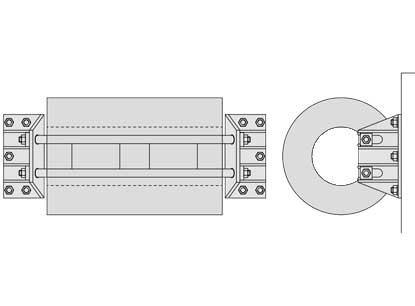

![]() 大型圆柱型护舷(Φ900–Φ1600mm)通常使用一根支撑杆,在两端连接到链条,链条回到码头墙上的支架或 U 形锚。
|
800 900 |
400 450 |
1000 |
35 |
24 |
28 |
|
1500 |
45 |
28 |
35 |
|||
2000 |
55 |
32 |
38 |
|||
2500 |
65 |
34 |
44 |
|||
3000 |
70 |
40 |
50 |
|||
1000 1100 |
500 550 |
1000 |
45 |
28 |
35 |
|
1500 |
55 |
32 |
38 |
|||
2000 |
65 |
38 |
44 |
|||
2500 |
75 |
40 |
50 |
|||
3000 |
85 |
44 |
50 |
|||
1200 1300 |
600 650 |
1000 |
50 |
28 |
35 |
|
1500 |
65 |
34 |
44 |

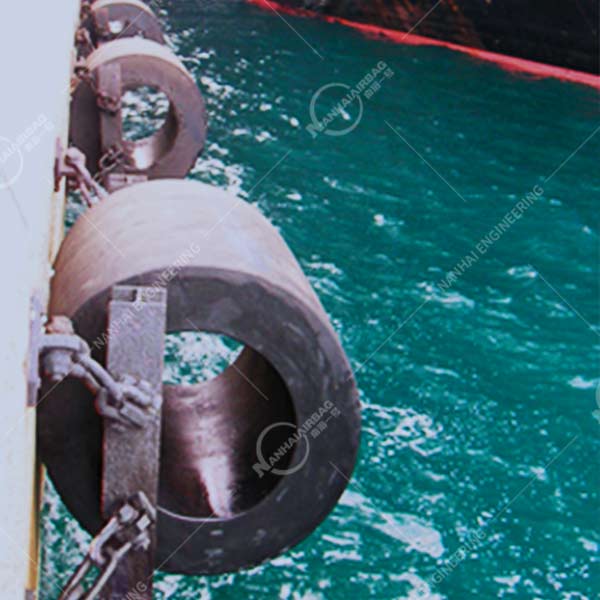

![]() 非常大的圆柱型护舷(≥Φ1600mm)可能需要特殊梯子支架由于其重量。 这些是专为每个应用程序设计的。
|
||
2000 |
75 |
40 |
50 |
|||
2500 |
85 |
44 |
50 |
|||
3000 |
100 |
50 |
56 |
|||
1400 1500 |
700 750 |
1000 |
65 |
38 |
44 |
|
1500 |
70 |
38 |
44 |
|||
2000 |
80 |
44 |
50 |
|||
2500 |
90 |
48 |
56 |
|||
3000 |
100 |
52 |
64 |
|||
1600 |
800 |
1000 |
75 |
40 |
50 |
|
1200 |
80 |
40 |
50 |
|||
2000 |
90 |
46 |
50 |
|||
2500 |
110 |
48 |
56 |
|||
3000 |
120 |
54 |
64 |
圆柱型实体橡胶护舷优势和性能
规格 |
标准反作用力 |
高反作用力 |
![]() |
||
OD × ID (mm) |
R (kN) |
E(kNm) |
R (kN) |
E(kNm) |
|
150×75 |
44 |
1.5 |
73 |
2.3 |
|
200×100 |
60 |
2.6 |
95 |
4.2 |
|
250×125 |
75 |
4 |
120 |
6.5 |
|
300×150 |
89 |
6 |
143 |
9 |
|
350×175 |
104 |
8 |
167 |
13 |
|
400×200 |
119 |
10 |
191 |
17 |
|
500×250 |
148 |
16 |
239 |
26 |
|
600×300 |
179 |
24 |
286 |
37 |
|
700×350 |
208 |
31 |
334 |
50 |
|
800×400 |
237 |
41 |
383 |
66 |
|
900×450 |
268 |
52 |
430 |
84 |
|
1000×500 |
297 |
64 |
479 |
103 |
|
1100×550 |
331 |
77 |
528 |
129 |
|
1200×600 |
363 |
95 |
574 |
152 |
|
1300×650 |
392 |
108 |
623 |
179 |
|
1400×700 |
422 |
128 |
670 |
208 |
|
1500×750 |
451 |
147 |
718 |
238 |
|
1600×800 |
481 |
176 |
776 |
282 |
|
1700×850 |
511 |
206 |
824 |
338 |
|
1800×900 |
541 |
247 |
872 |
406 |
|
1900×950 |
570 |
288 |
920 |
487 |
|
2000×1000 |
653 |
321 |
1054 |
584 |
