码头实体橡胶护舷选型指南：鼓型/锥型/拱型/D型护舷对比与场景适配
一、实体橡胶护舷的特点与适用场景
实体橡胶护舷是以天然橡胶与合成橡胶为基体、经高温硫化一体成型的固定式靠泊防护装备，广泛安装于码头前沿、船坞坞口、桥墩和墩台结构。与充气护舷相比，实体护舷无需充气、无气压维持和爆裂风险，结构紧凑、安装牢固，单件吸能量覆盖数kJ至2000kJ以上，使用寿命可达15~20年，日常仅需检查橡胶老化与螺栓紧固，维护成本极低。对于靠泊频繁、船型相对固定的公用码头、件杂货码头和修船坞，实体护舷是性价比最高的靠泊防护选择。
二、主流实体护舷类型与结构性能

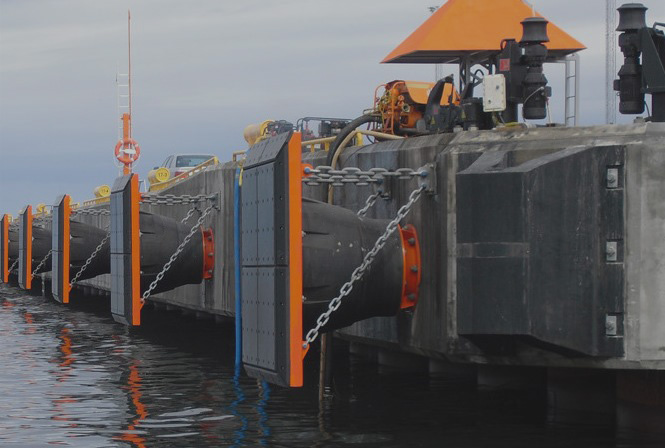

工程中常用的实体护舷主要有五种：鼓型（Cell）护舷呈鼓状桶形，搭配钢制前面板使用，吸能量大、反力适中，是大型海港码头的主流选择；锥型（Cone）护舷为内锥形结构，设计压缩变形率可达52%~57%，同等体积下吸能效率高于鼓型，适用于超大型船舶码头；拱型（V型）护舷结构简单、安装方便、单价低，广泛用于中小型码头；圆柱型护舷可全向受力，适合内河码头与趸船；D型护舷截面小巧，常用于护舷加高、防撞带和船坞护面。
表1 常用实体橡胶护舷类型性能对比
| 护舷类型 | 结构形式 | 设计变形率 | 吸能特点 | 典型应用 |
|---|---|---|---|---|
| 鼓型（Cell） | 鼓形本体+钢面板 | 约50% | 吸能大、反力适中 | 大型海港集装箱码头 |
| 锥型（Cone） | 内锥形+钢面板 | 52%~57% | 单位吸能最高 | 超大型船舶码头 |
| 拱型（V型） | V形拱+底脚固定 | 约35% | 结构简单、经济性好 | 内河及多用途码头 |
| 圆柱型 | 实心圆截面 | 约40% | 可全向受力 | 内河小船码头、趸船 |
| D型/方型 | 半圆/矩形条状 | 约30% | 截面小、易安装 | 护舷加高、船坞护面 |
三、鼓型与锥型护舷的性能对比与选用
鼓型与锥型护舷均需搭配钢面板和PE贴面使用，靠泊能量经面板均匀传递至护舷本体。两者的核心差异在于变形率与吸能效率：鼓型护舷设计压缩变形率约50%，性能曲线平稳，长期使用稳定性好、配件通用性强；锥型护舷变形率达55%以上，单位重量吸能更高，可减少护舷布置数量、降低总造价。选型时应结合码头结构承载能力综合权衡：桩基反力富余较大时优先选锥型以减少数量；对疲劳寿命和维修便利性要求高时宜选鼓型。
表2 鼓型护舷典型规格参数（配标准钢面板）
| 型号 | 高度H(mm) | 反力RRL(kN) | 吸能量E(kJ) | 参考适用船型 |
|---|---|---|---|---|
| NH-500 | 500 | 90~110 | 20~25 | 1000~3000吨级 |
| NH-800 | 800 | 230~260 | 70~85 | 3000~10000吨级 |
| NH-1000 | 1000 | 350~400 | 110~130 | 1万~3万吨级 |
| NH-1250 | 1250 | 500~580 | 190~220 | 3万~5万吨级 |
| NH-1500 | 1500 | 700~800 | 320~380 | 5万~10万吨级 |
| NH-2000 | 2000 | 1200~1400 | 800~900 | 10万吨级以上 |
四、拱型与D型护舷的选型要点
拱型（V型）护舷靠泊面平整，通过底脚螺栓直接固定于码头面，单件吸能约10~300kJ，是内河码头、件杂货码头和多用途码头的经济型选择，常与系船柱、U型环配合布置。D型与方型护舷高度一般为100~300mm，多用于码头护舷补高、闸口防撞、护轮坎和船坞坞室护面。选用拱型护舷时应注意：锚固螺栓防腐等级不低于热浸镀锌，橡胶与钢架粘接强度需满足标准要求，避免早期脱胶失效；潮差大的码头宜加宽护舷竖向布置范围。
五、实体护舷选型关键参数与布置计算
实体护舷选型的核心是能量与反力双指标匹配：先按靠泊船舶排水量、法向靠泊速度和码头结构柔性系数计算有效靠泊能量，再按能量除以护舷数量并预留1.5~2.0倍安全系数选定单件吸能量，同时反力不得超过码头结构允许值。布置上，护舷竖向中心应位于设计低水位以上0.5~1.0m，并覆盖空载护舿高度区间；水平间距一般为20~30m且不超过船长的1/4，确保船舶首尾不同靠泊姿态下均有不少于2件护舷同时接触受力。
六、南海实体护舷产品与服务能力
山东南海气囊工程有限公司同时生产充气护舷与全系列实体橡胶护舷，涵盖鼓型、锥型、拱型、圆柱型、D型、方型六大类，规格齐全，支持按码头结构定制反力档位、前面板形式与橡胶配方。产品通过CCS、ABS、BV、LR、DNV-GL、SGS六大船级社认证，出口105个以上国家和地区，年出货量10万件以上。公司提供靠泊能量计算、护舷选型布置、锚固件配套与安装指导一站式服务，在海港码头、船坞项目中拥有大量应用业绩。如需方案与报价，欢迎致电0531-88723323。
▎采购商最关心的6个问题
Q1：实体护舷与充气护舷应如何选择？
A：两者定位不同。实体护舷固定于码头结构，适合靠泊频繁、船型相对固定的公用码头、件杂货码头和船坞，寿命长、免维护性好；充气护舷漂浮于水面、靠泊角度适应性强，适合STS船对船过驳、大型船舶初靠和临时靠泊。多数海港码头采用”实体护舷为主+充气护舷补充”的组合方案。
Q2：鼓型护舷和锥型护舷哪个更好？
A：没有绝对优劣。锥型护舷变形率更高、单位重量吸能更大，可减少护舷数量，适合结构反力有富余的码头；鼓型护舷性能曲线平稳、疲劳寿命长、配件通用性好，是应用最广的成熟方案。建议根据码头承载能力和预算综合比选。
Q3：实体护舷的使用寿命有多长？如何维护？
A：正常使用条件下，优质实体护舷寿命可达15~20年。日常维护以目视检查为主：检查橡胶表面有无龟裂、撕裂和异常磨损，钢面板有无锈蚀变形，锚固螺栓是否松动。建议每半年检查一次，台风及大型船舶靠泊后加密检查。
Q4：码头需要布置多少件护舷、间距多大合适？
A：护舷数量按船舶长度和靠泊能量确定，一般应保证任意靠泊姿态下至少2件护舷同时受力；水平间距通常为20~30m且不超过船长的1/4；竖向位置应覆盖设计低水位与空载护舷线区间。具体数量需结合靠泊能量计算书确定。
Q5：实体护舷吸能量和反力如何核算？
A：先按船舶排水量、法向靠泊速度和码头结构柔性系数计算有效靠泊能量E，单件护舷设计吸能应不小于E除以护舷数量，并预留1.5~2.0倍安全裕度；同时核对护舷反力不超过码头结构允许水平力。正规厂家应提供经第三方检测的性能曲线。
Q6：贵司实体护舷能否定制规格？供货周期多久？
A：可以定制。山东南海气囊工程有限公司支持按码头结构定制护舷高度、反力档位、面板形式、橡胶配方及颜色，标准规格常备现货，定制产品一般15~30天交货，可配套锚固件并提供安装指导，服务覆盖全球105个以上国家和地区。
结语
结语：实体橡胶护舷凭借结构可靠、吸能稳定、维护成本低的优势，是码头、船坞等固定设施靠泊防护的主力装备。选型的关键在于以靠泊能量计算为基础，在鼓型、锥型、拱型、D型等类型中匹配码头结构承载能力与船型需求。山东南海气囊工程有限公司提供全系列实体护舷与充气护舷产品，通过CCS、ABS、BV、LR、DNV-GL、SGS六大船级社认证，产品具备-50℃耐温、高压缩不爆裂等性能，提供从能量计算、选型布置到安装指导的全流程服务。如需实体护舷选型方案与报价，欢迎致电0531-88723323或访问官网www.nhqinang.cn。
