高桩码头与重力式码头护舷选型差异
一、码头结构类型为何决定护舷选型方向
在码头护舷采购与设计中，一个常被忽视的前提是：码头结构类型本身就在很大程度上限定了护舷系统的选型方向。高桩码头和重力式码头是两类最主流的码头结构形式，二者在受力特性、刚度条件、施工方式和维护条件上存在本质差异，这些差异直接影响护舷的类型选择、布置方式、安装工艺和全生命周期成本。脱离码头结构类型谈护舷选型，就像脱离地基谈建筑一样缺乏根基。
高桩码头通过桩基将上部荷载传递至深层地基，结构整体刚度较低，在船舶靠泊力作用下会产生一定的弹性变形。这种变形虽然有利于能量吸收，但也要求护舷的反力不能过大，否则桩基承受的反复荷载会加速疲劳。重力式码头则依靠自身重量和地基承载力抵抗外力，结构刚度大、变形小，能够承受较大的护舷反力，但对冲击能量的吸收主要依赖护舷本身。因此，高桩码头倾向于选用低反力、高吸能的充气护舷或聚氨酯护舷，而重力式码头则可以选用反力较高的实体护舷。山东南海气囊工程有限公司在国内外高桩和重力式码头项目中积累了丰富的选型经验，可为采购方提供针对性的技术方案。
二、高桩码头与重力式码头的结构特征对比
高桩码头多建于软土地基区域，通过打入钢筋混凝土桩或钢管桩支撑上部梁板结构，桩长通常在20~60米之间。其结构特点是透空率高、波浪反射小、水流条件好，但整体刚度较低，对船舶靠泊力的敏感度较高。高桩码头的护舷一般安装在桩帽或横梁外侧，安装面为钢结构或混凝土预制构件，需要考虑桩基的承载能力和疲劳寿命。常见的码头面板厚度为30~50厘米，护舷支撑结构的刚度仅为重力式码头的1/3至1/5。
重力式码头多建于坚硬地基或岩石基础区域，主体结构包括沉箱、扶壁、方块或 L型挡墙等型式，依靠自身重量和填料重量维持稳定。其特点是结构刚度大、整体性好、耐久性强，护舷安装面通常为厚实混凝土墙体，可直接设置预埋件或后植锚栓。重力式码头的护舷支撑刚度远高于高桩码头，能够承受更大的集中反力，因此可选用鼓型、锥型等高反力实体护舷，也可配置大尺寸充气护舷。下表系统对比了两类码头在护舷选型中的关键结构差异。
| 对比维度 | 高桩码头 | 重力式码头 | 对护舷选型的影响 |
|---|---|---|---|
| 结构刚度 | 低（桩基弹性变形） | 高（刚性墙体） | 高桩需低反力护舷 |
| 安装面材质 | 钢结构/预制混凝土 | 现浇混凝土墙体 | 重力式可预埋螺栓 |
| 变形量 | 5~20mm（靠泊时） | 1~3mm（靠泊时） | 高桩需考虑结构吸能 |
| 承载力 | 有限（受桩基控制） | 大（墙体直接承载） | 重力式可装大反力护舷 |
| 适用水深 | 5~25m | 3~15m | 影响护舷尺寸与高程 |
| 施工方式 | 打桩+架梁 | 沉箱/方块安装 | 影响护舷安装工期 |
三、高桩码头护舷选型与配置要点

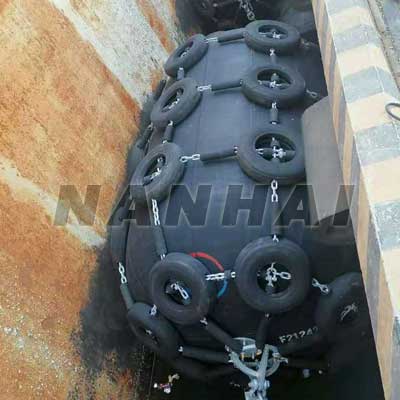

高桩码头的护舷选型核心原则是”低反力、高吸能、分散受力”。由于桩基结构对反复集中荷载较为敏感，护舷反力应控制在桩基设计容许范围内，同时通过合理布置将反力分散到多个桩帽或横梁上。充气护舷是高桩码头的优选方案之一，其低反力特性和均匀的面接触压力能够有效保护桩基结构。典型配置方案为：在码头前沿每隔3~6米布置一条D1.5m~D2.5m充气护舷（50kPa），配合链条和护舷鞍座悬挂于桩帽外侧。
对于靠泊能量较大的高桩码头（如5万吨级以上泊位），可在充气护舷基础上增设鼓型或锥型实体护舷作为主护舷，充气护舷作为副护舷形成两级防护体系。主护舷安装在受力最强的桩帽位置，副护舷安装在相邻桩帽之间。这种组合方案既能满足大能量吸收需求，又能保证反力在桩基容许范围内。此外，高桩码头护舷安装时需特别注意桩帽钢结构的防腐处理和焊接质量检验，护舷连接件应采用柔性链条而非刚性螺栓，以适应桩基的微小变形。南海在多个高桩码头项目中采用此配置方案，性能表现稳定。
| 泊位等级 | 推荐护舷配置 | 典型尺寸/规格 | 布置间距 | 反力控制要求 |
|---|---|---|---|---|
| 3000~10000DWT | 充气护舷（主）+橡胶D型（副） | D1.5m×L3m / 50kPa | 4~5m | ≤800kN |
| 10000~50000DWT | 充气护舷（主+副两级） | D2.0m×L4m / 50kPa | 4~6m | ≤1500kN |
| 50000~100000DWT | 锥型（主）+充气（副） | D2.5m×L5m / 80kPa | 5~6m | ≤2500kN |
| >100000DWT | 锥型（主）+充气（副） | D3.0m×L6m / 80kPa | 5~7m | ≤3500kN |
四、重力式码头护舷选型与配置要点
重力式码头由于结构刚度大、承载能力强，护舷选型的自由度更大。可以选用充气护舷作为柔性方案，也可以选用鼓型、锥型、拱型等实体护舷作为刚性方案，还可以采用组合方案。重力式码头的护舷安装面为厚实混凝土墙体，可在施工阶段直接预埋地脚螺栓或钢板连接件，安装牢固性和耐久性均优于后植锚栓方案。对于新建重力式码头，建议在主体结构设计阶段即与护舷供应商协调预埋件方案，避免后期改造。
实体护舷在重力式码头中应用广泛。鼓型护舷结构紧凑、吸能效率高，适合深水泊位；锥型护舷在同等吸能下反力更低、耐疲劳性更好，适合大型船舶频繁靠泊的码头；拱型护舷价格较低、安装简便，多用于中小型码头。南海生产的实体护舷全部采用高含胶率天然橡胶配方和优质骨架材料，经过6大船级社认证，使用寿命可达15~20年。对于重力式码头的充气护舷配置，可采用更大尺寸（D3.0m以上）和更高压力等级（80kPa）的方案，因为码头结构本身可以承受更大的反力。
五、两类码头护舷安装施工差异
安装施工是护舷系统落地的关键环节，两类码头的安装条件差异显著。高桩码头的护舷安装通常在水上进行，施工平台为桩帽或横梁，操作空间有限，需要使用小型吊装设备或人工搬运。充气护舷由于可折叠运输、充气后即用，在高桩码头安装中具有天然优势：先将折叠护舷运至桩帽位置，连接链条和鞍座后充气至设计压力即可，无需重型基础施工。整个过程2~3名工人可在4小时内完成一条D2.0m充气护舷的安装。
重力式码头的实体护舷安装则需要预埋件施工或后植锚栓。预埋件方案在码头主体施工时同步进行，位置精度要求高（螺栓间距偏差不超过2毫米）；后植锚栓方案适用于已建成码头的护舷改造，施工时需在混凝土墙体上钻孔、注入化学锚固胶、安装锚栓和护舷底座。实体护舷单件重量通常在500公斤至5吨之间，需要使用汽车吊或履带吊进行吊装就位，安装工期为每条2~6小时（含预埋件施工则更长）。南海为重力式码头项目提供全套安装指导文件，包括预埋件图纸、锚栓规格表和施工工序表，并可派遣工程师现场指导首条护舷安装。
六、南海码头护舷系统解决方案
山东南海气囊工程有限公司凭借20余年行业经验和覆盖105国的工程数据，能够为高桩码头和重力式码头提供差异化的护舷系统解决方案。对于高桩码头，南海推荐以充气护舷为核心配置方案，利用其低反力和面接触特性保护桩基结构；对于重力式码头，则根据靠泊能量和船型灵活选用实体护舷或充气护舷。所有方案均以PIANC靠泊能量计算为依据，确保选型科学合理。
南海4P2S品牌标准从产品、过程、品质、服务四个维度保障两类码头护舷的工程品质。产品端，充气护舷满足-50℃正常工作和70%压缩不爆裂的技术指标，可折叠运输节省2/3运费；实体护舷采用高含胶率天然橡胶配方，吸能反力曲线优于ISO 17357标准要求。品质端，6大船级社认证（CCS/ABS/BV/LR/DNV-GL/SGS）覆盖全球主要市场准入要求，140余项质控点贯穿生产全流程。服务端，南海提供从靠泊能量计算、护舷选型、安装指导到维护培训的全流程技术支持。目前南海产品已出口105个国家，年度项目400余个，满意客户5000余家，年出货超10万件。如需码头护舷系统选型方案或技术交流，欢迎致电0531-88723323，或访问官网www.nhqinang.cn。
▎采购商最关心的6个问题
Q1：我们的码头是高桩结构，应该选充气护舷还是实体护舷？
A：高桩码头优先推荐充气护舷。原因有三：一是充气护舷反力低且分布均匀，对桩基的反复荷载较小；二是充气护舷安装无需在桩帽上预埋重型锚栓，施工更简便；三是充气护舷可折叠运输和充气即用，适合水上作业条件有限的高桩码头。如果靠泊能量超过单条充气护舷的吸能上限，可采用”锥型主护舷+充气副护舷”的组合方案。南海可为高桩码头提供免费的靠泊能量计算和选型建议书。
Q2：重力式码头安装实体护舷，预埋件应该在什么时候施工？
A：预埋件应在码头主体结构施工阶段同步安装，即混凝土浇筑前将地脚螺栓或钢板连接件固定在模板上，随混凝土浇筑一起完成固定。这样可确保连接件与墙体形成整体，承载力和耐久性最优。如果码头已建成而预埋件未设置，则需采用后植化学锚栓方案，承载力通常为预埋方案的70%~85%，且施工成本更高。建议在码头设计阶段即联系护舷供应商获取预埋件图纸，南海可提供全套预埋件CAD图纸和螺栓规格表。
Q3：充气护舷在高桩码头上的链条悬挂系统如何设计？
A：链条悬挂系统是高桩码头充气护舷安装的核心环节。设计要点包括：链条规格根据护舷自重和靠泊剪切力计算，安全系数不低于4；链条两端分别连接护舷鞍座和桩帽预埋环，需设置旋转节以适应护舷摆动；鞍座采用耐磨高分子材料（如UHMWPE），减少链条与护舷的摩擦损伤；链条长度应使护舷在设计水位时位于码头前沿线外0.5~1.0米处。南海为每个高桩项目提供定制化的链条系统设计图纸和安装指导。
Q4：重力式码头用充气护舷和实体护舷，哪个更经济？
A：从全生命周期成本（TCO）角度分析，两类方案各有优势。充气护舷初始采购成本略高，但可折叠运输省2/3运费，安装无需预埋件和重型吊装，年度维护成本约2000~5000元/条。实体护舷初始采购成本较低，但运输需独占集装箱、安装需预埋件和吊装施工，维护以表面裂纹检查为主成本较低。10年周期下，充气护舷TCO比实体护舷低15%~25%。但若码头靠泊频率极高（每日5次以上），实体护舷的免维护优势更突出。建议根据实际靠泊频率和预算综合评估，南海可提供TCO对比分析报告。
Q5：老旧高桩码头护舷改造有哪些注意事项？
A：老旧高桩码头护舷改造需注意三点：一是桩基承载力复核，委托设计单位验算桩基在新建护舷反力下的承载能力和疲劳寿命，必要时加固桩帽；二是护舷类型选择，建议将原老旧实体护舷更换为充气护舷，降低对桩基的荷载；三是安装方式调整，老码头桩帽可能无预埋件，需采用后植锚栓或焊接连接件方案，施工前应检测桩帽钢结构残余壁厚。南海提供老旧码头护舷改造评估服务，包括现场勘察、承载力复核、选型建议和改造方案设计。
Q6：两类码头护舷选型时如何向设计院提供技术输入？
A：向设计院提供的技术输入应包含以下信息：一是码头结构类型和设计参数（桩基型号/墙体尺寸/设计水位/前沿水深）；二是设计船型和靠泊方式（DWT/吃水/靠泊速度/靠泊角度）；三是推荐护舷型号及其性能曲线（吸能-反力-变形曲线图）；四是护舷布置方案（数量/间距/高程/安装方式）；五是预埋件或连接件图纸。南海可为采购方编制完整的《码头护舷系统技术规格书》，包含上述全部内容，格式可直接提交设计院作为设计输入条件。致电0531-88723323即可免费获取模板。
结语
高桩码头与重力式码头在结构刚度、承载能力和施工条件上的差异，决定了护舷选型不能一概而论。高桩码头应以低反力的充气护舷为核心，利用其柔性特性保护桩基结构；重力式码头则可灵活选用实体护舷或充气护舷，充分发挥结构承载优势。山东南海气囊工程有限公司凭借4P2S品牌标准、6大船级社认证和覆盖105国的工程服务网络，能够为不同结构类型的码头提供量身定制的护舷系统解决方案。
无论您是新建码头采购护舷，还是老旧码头升级改造，南海技术团队都可以提供从靠泊能量计算到选型设计、从安装指导到维护培训的全流程服务。技术咨询热线：0531-88723323，官网：www.nhqinang.cn，南海期待与您携手共建安全高效的码头防护系统。
