桥梁防撞护舷系统设计：从通航孔到非通航孔的全面防护方案
一、桥梁防撞护舷系统的工程价值
随着全球跨海大桥、内河桥梁建设规模的持续扩大，船舶碰撞桥梁的风险已成为工程安全的核心议题。据统计，全球每年发生船舶撞击桥梁事故超过200起，造成的直接经济损失数以亿计。桥梁防撞护舷系统作为被动防护的最后一道屏障，其设计质量直接决定了桥梁结构在遭受船舶意外撞击时的安全裕度。一套科学设计的护舷系统，能够吸收撞击能量、分散冲击力、降低桥墩损伤，将事故后果控制在可接受的范围内。
二、桥梁防撞系统的三大技术路线

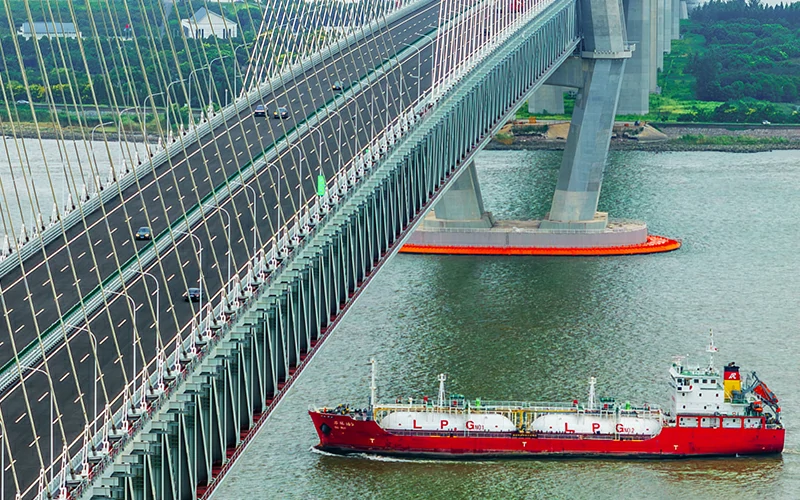

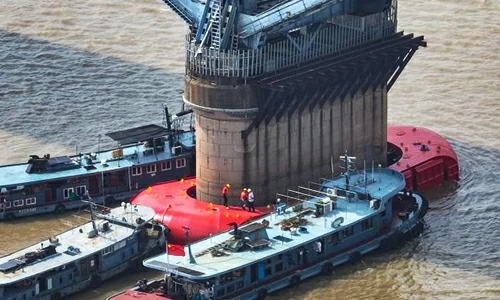

目前国内外桥梁防撞系统中，主要采用三种技术路线：第一类是浮式护舷系统，利用充气护舷或泡沫填充浮体布置在桥墩周围水域，通过压缩变形吸收撞击动能，适用于通航孔主墩防护；第二类是钢套箱-橡胶复合系统，在桥墩外围设置钢质防撞套箱，内部填充橡胶护舷或弹性体材料，兼具结构强度和缓冲能力，适用于大型跨海桥梁；第三类是独立防撞墩（亦称”拦阻系统”），在桥墩前方水域设置独立桩基+柔性护栏，使失控船舶在撞击桥墩前先被拦截，适用于非通航孔的被动防护。
三、桥梁防护常用护舷类型对比
| 护舷类型 | 吸能原理 | 适用场景 | 单件最大吸能 | 使用寿命 |
|---|---|---|---|---|
| 充气护舷 | 压缩气体内能+橡胶弹性 | 通航孔主墩、浮式围栏 | 3000~8000kN·m（D4.5m） | 10~15年 |
| 聚氨酯护舷 | 记忆泡沫芯压缩吸能 | 桥墩承台外围、水线区 | 2000~5000kN·m（低反力） | 12~18年 |
| 鼓型橡胶护舷 | 橡胶柱体压缩剪切吸能 | 桥墩立面固定安装 | 500~3000kN·m | 15~20年 |
| 锥型橡胶护舷 | 锥体渐进压缩吸能 | 桥梁防撞套箱内部 | 800~4000kN·m | 15~20年 |
| 钢套箱复合体 | 钢结构变形+橡胶缓冲 | 大型跨海桥主墩外围 | 10000+kN·m（组合体系） | 30~50年（钢结构） |
| 浮式防撞围栏 | 多浮体协同缓冲 | 非通航孔桥墩、独立拦阻 | 视配置组合而定 | 15~25年 |
四、桥梁护舷系统设计核心参数
桥梁防撞护舷系统的设计需基于以下关键技术参数进行建模计算：撞击能量（E）取决于船舶排水量、航速和撞击角度，通常按最不利工况（满载偏航）设计；反力限值（Fmax）需确保船体结构不因过大的反力而损伤，这也是聚氨酯护舷”高吸能低反力”优势突出的原因；布置密度需保证船首在任何角度撞击时至少有一个护舷单元参与吸能；潮差适应性要求浮式系统能适应最大潮差变化，一般以±3m为基准，极端海域需达±6m；耐候性需满足-30℃~+80℃的工作温度范围和50年一遇风浪条件。
五、代表性工程案例
港珠澳大桥作为全球最长的跨海大桥，其防撞系统采用了”钢套箱+橡胶护舷”复合方案，主通航孔桥墩外围设置大型钢质防撞套箱，内部配置多组鼓型和锥型橡胶护舷，设计撞击力可抵御5000吨级船舶的正面撞击。杭州湾跨海大桥在非通航孔桥段布设了独立防撞墩系统，配合充气护舷浮式围栏，有效拦截失控货船。平潭海峡公铁两用大桥因地处强风浪海域，采用浮式充气护舷阵列+锚链系泊方案，兼具吸能和随动适应能力。这些案例表明，桥梁防撞设计需因地制宜，没有”万能方案”。
六、不同桥梁类型防撞方案推荐
| 桥梁类型 | 推荐护舷方案 | 设计撞击力参考 | 关键考虑因素 |
|---|---|---|---|
| 跨海大桥主通航孔 | 钢套箱+橡胶护舷组合 | ≥20000kN | 兼顾船体安全、耐海水腐蚀 |
| 跨海大桥非通航孔 | 独立防撞墩+浮式护舷 | ≥5000kN | 适应潮差、远程监测 |
| 内河大桥主航道 | 充气护舷浮式阵列 | ≥10000kN | 水位变化大、漂浮物影响 |
| 内河桥引桥/辅墩 | 聚氨酯护舷+固定支架 | ≥3000kN | 成本可控、免维护设计 |
| 铁路桥梁 | 钢套箱+锥型护舷 | ≥30000kN | 铁路安全等级最高、冗余设计 |
| 沿海公路桥 | 鼓型护舷+浮式围栏 | ≥8000kN | 盐雾腐蚀、频繁靠泊磨损 |
七、南海气囊在桥梁防护领域的技术储备
山东南海气囊工程有限公司作为国际领先的护舷和气囊制造商，在桥梁防撞领域具备全品类产品供应和系统设计能力。充气护舷方面，直径范围覆盖300mm~4500mm，单件最大吸能可达8000kN·m以上，已为多个桥梁防护项目提供定制产品；聚氨酯护舷方面，记忆泡沫芯技术确保低反力高吸能，特别适合对船体保护要求高的桥梁工程；实体橡胶护舷方面，鼓型、锥型、拱型全系列覆盖。南海还提供桥梁护舷系统的设计咨询服务，包括护舷布置图、锚链系泊方案、潮差适配计算等，协助工程方完成从方案论证到产品交付的全流程。
采购商最关心的6个问题
Q1：桥梁护舷与码头护舷设计有什么区别？
A1：桥梁护舷更强调”一次性大能量撞击防护”，设计撞击能量远大于码头靠泊工况（码头是反复低速碰撞）。桥梁护舷还需考虑潮差适应性、多角度撞击覆盖和极端天气下的可靠性，设计要求更为严苛。
Q2：充气护舷用于桥梁防护会漏气失效吗？
A2：南海充气护舷采用多层强力轮胎帘线骨架，正常使用下保气寿命10年以上。桥梁防护项目通常配置压力监测系统，实时监测护舷内压，低于设定值自动报警。同时护舷按ISO 17357标准设计，70%压缩不爆裂，具备充足的失效安全冗余。
Q3：非通航孔桥梁是否需要防护？
A3：需要。非通航孔桥墩虽然不在主航道，但事故船舶偏航或极端天气下失控仍可能撞击。国内外多起桥梁坍塌事故均发生在非通航孔桥段。采用独立防撞墩或浮式围栏方案，成本可控但防护效果显著。
Q4：护舷系统如何适应潮差变化？
A4：浮式护舷系统通过锚链系泊实现随水位升降的自动调节。锚链长度和布置角度根据最大潮差计算，确保护舷在任何水位均处于有效防护位置。南海可提供完整的锚链系泊方案设计和FEM模拟分析。
Q5：桥梁护舷的维护周期和成本如何？
A5：浮式充气护舷建议每12个月进行一次外观检查和压力检测，每3年进行一次全面检修。固定式橡胶护舷维护成本更低，主要检查螺栓紧固和橡胶老化情况。南海提供5年结构质保和终身技术支持，备件可在15个工作日内交付。
Q6：南海有桥梁防撞工程的实施案例吗？
A6：南海气囊已为国内多个桥梁防撞项目提供护舷产品和技术方案，产品同时出口至东南亚、非洲、南美等地区的基础设施项目。我们可提供类似工况的案例参考和技术参数表，欢迎联系工程团队获取详细资料。
结语
桥梁防撞护舷系统是一项关乎公共安全和基础设施保护的系统工程，需要从撞击能量计算、护舷选型、布置设计、锚泊系统和长期维护等多维度综合考虑。无论是跨海大桥的通航孔主墩，还是内河桥梁的非通航孔防护，科学的设计方案和可靠的产品质量缺一不可。山东南海气囊工程有限公司以20余年行业积淀和6大国际船级社认证为背书，致力于为全球桥梁工程提供可靠的护舷防护方案。如需方案设计或产品选型咨询，欢迎致电0531-88723323（手机15288858360），或访问官网www.nhqinang.cn，我们的工程师团队将为您提供专业支持。
